Realizzazione di un edificio residenziale

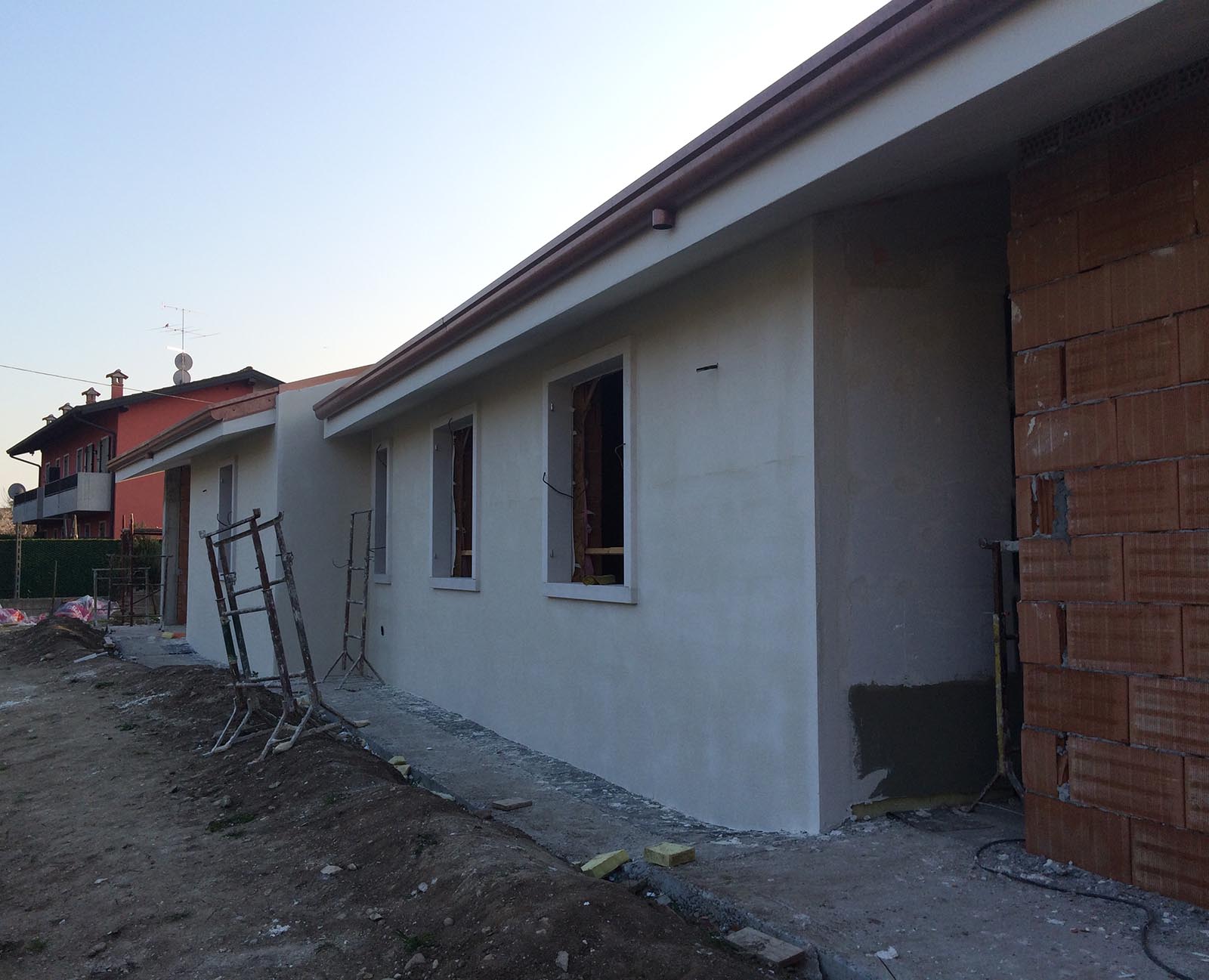

L’incarico ha avuto per oggetto il calcolo e le verifiche statiche delle strutture portanti di un edificio di civile abitazione sito a Castelnuovo D/G (VR). L’intervento in oggetto prevede la costruzione di un nuovo edificio residenziale, che si sviluppa con un piano fuori terra. Il piano fuori terra ha dimensioni in pianta pari a 7,60 x 15,00 m. In elevazione il fabbricato presenta un’altezza massima in colmo pari a 4,00 m. Sui lati Est ed Ovest del fabbricato sono presenti due porticati di dimensioni rispettivamente 8,00 x 7,15 m e 9,10 x 4,10 m.

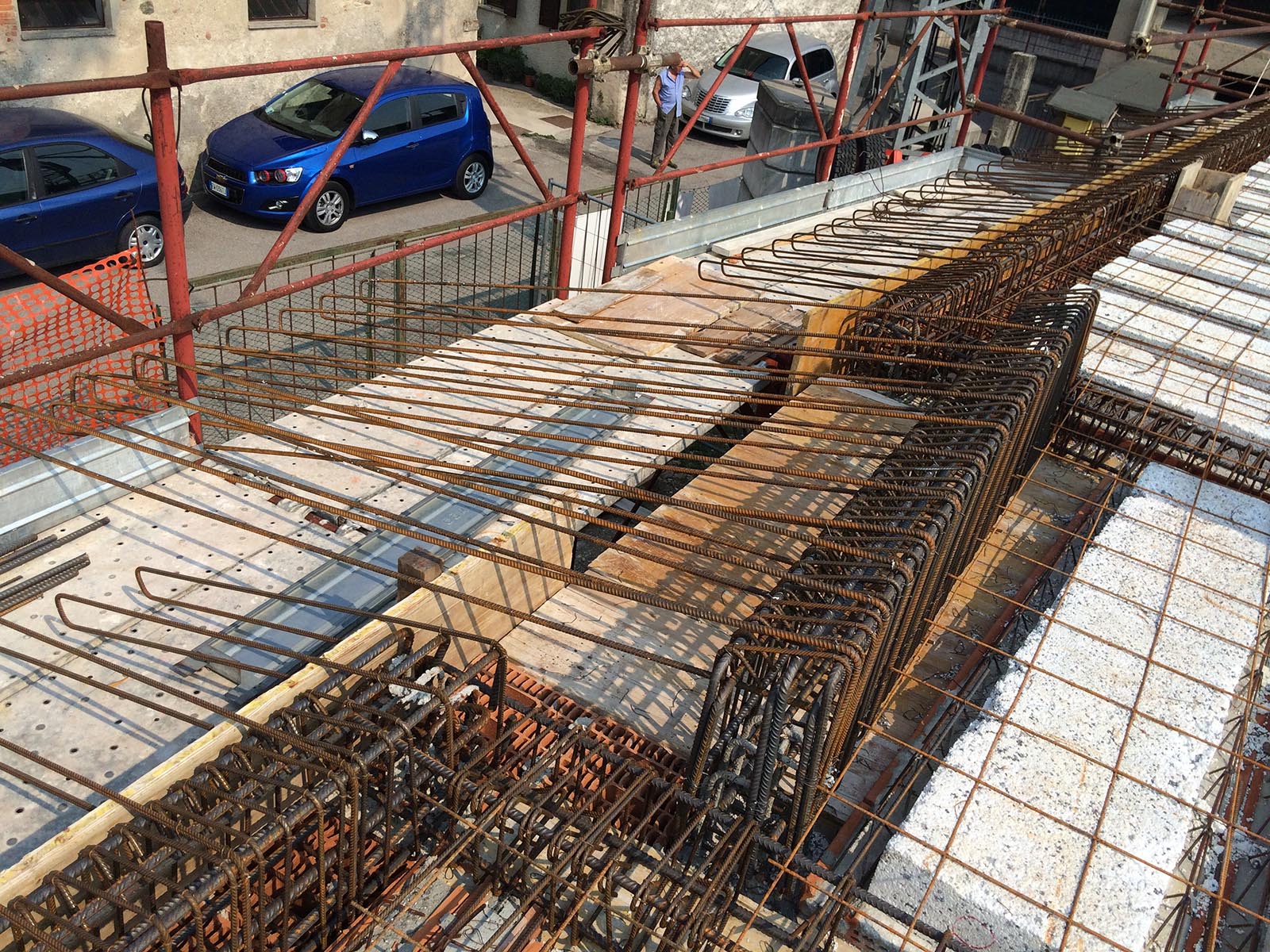

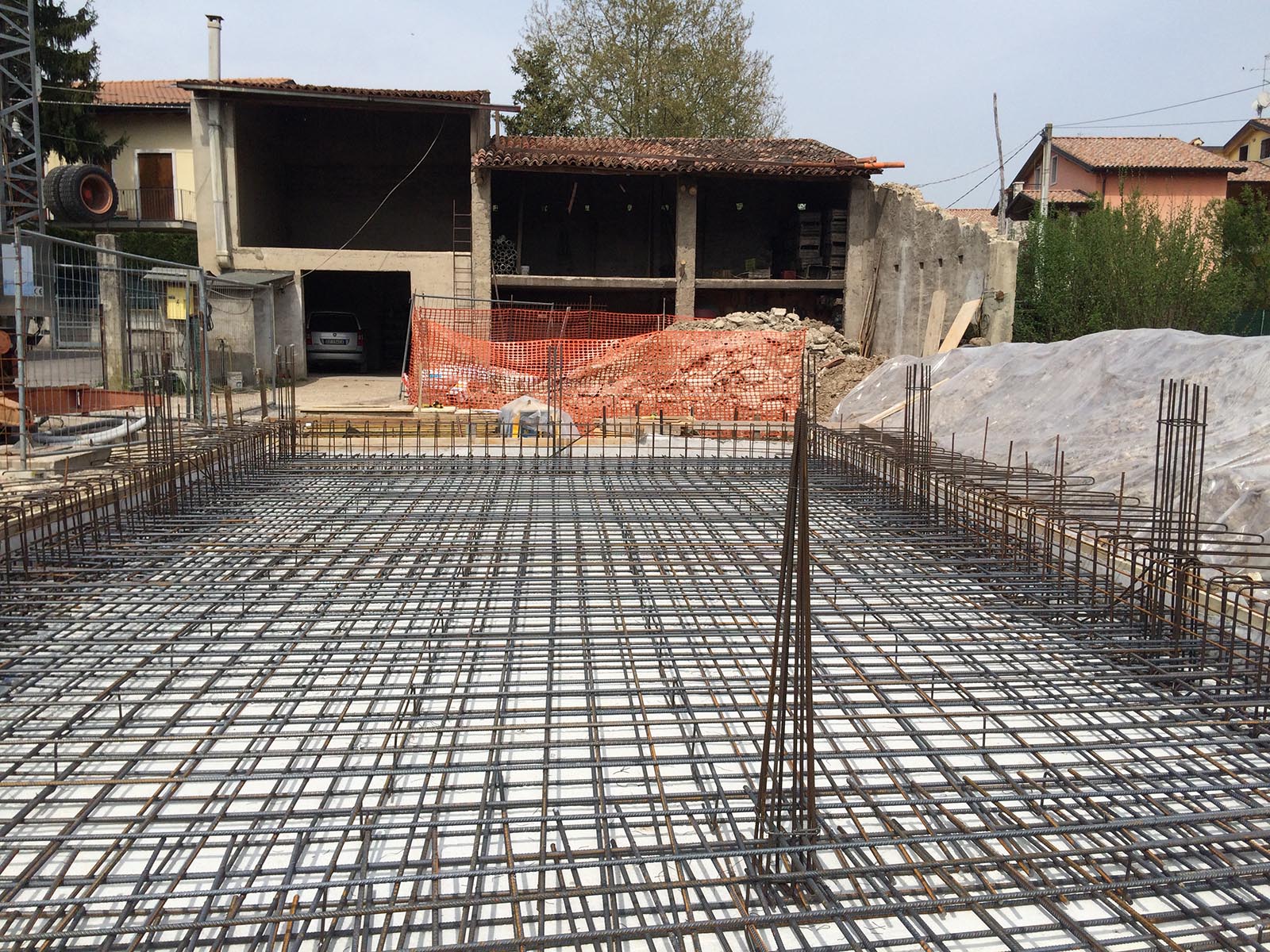

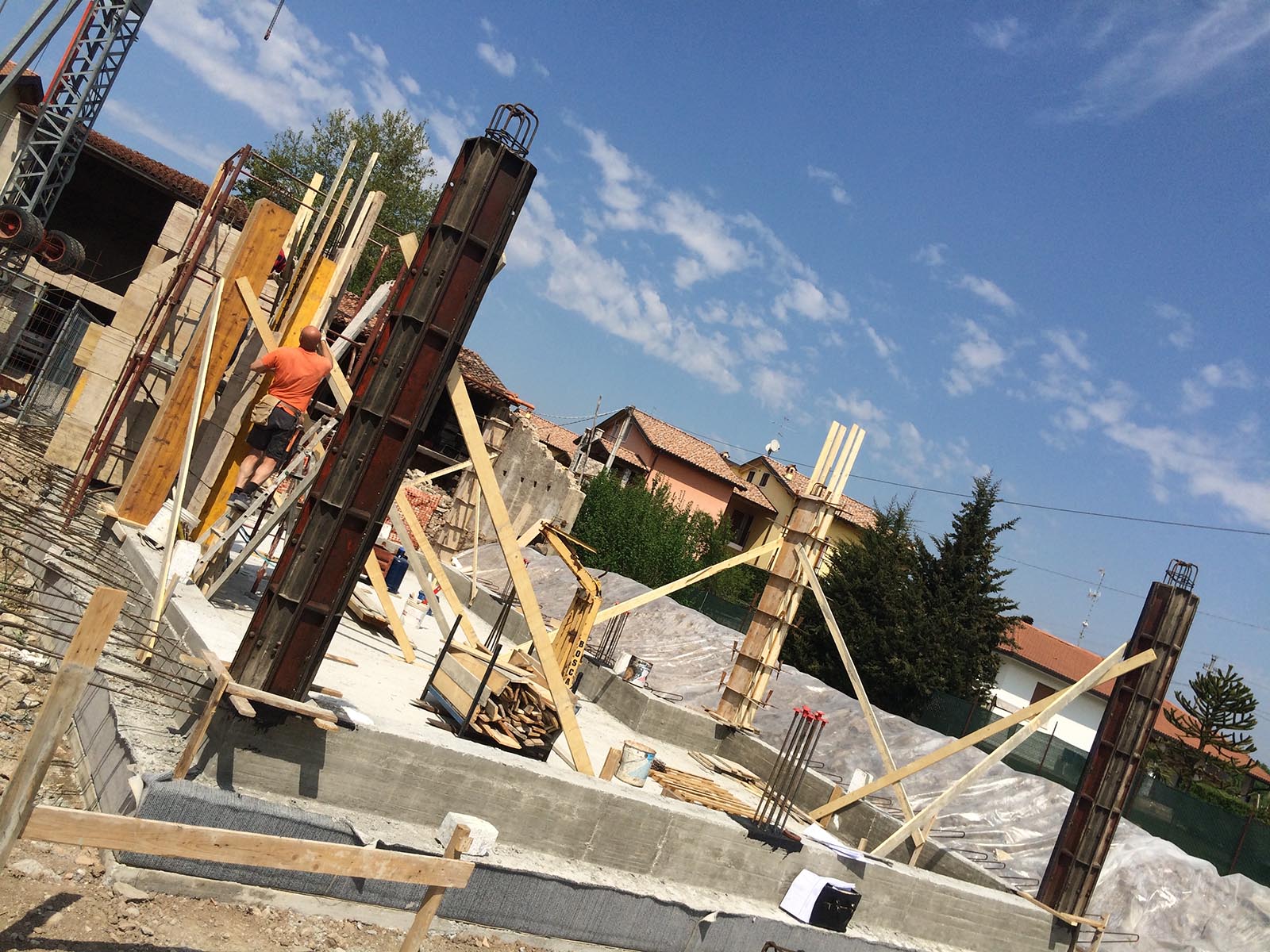

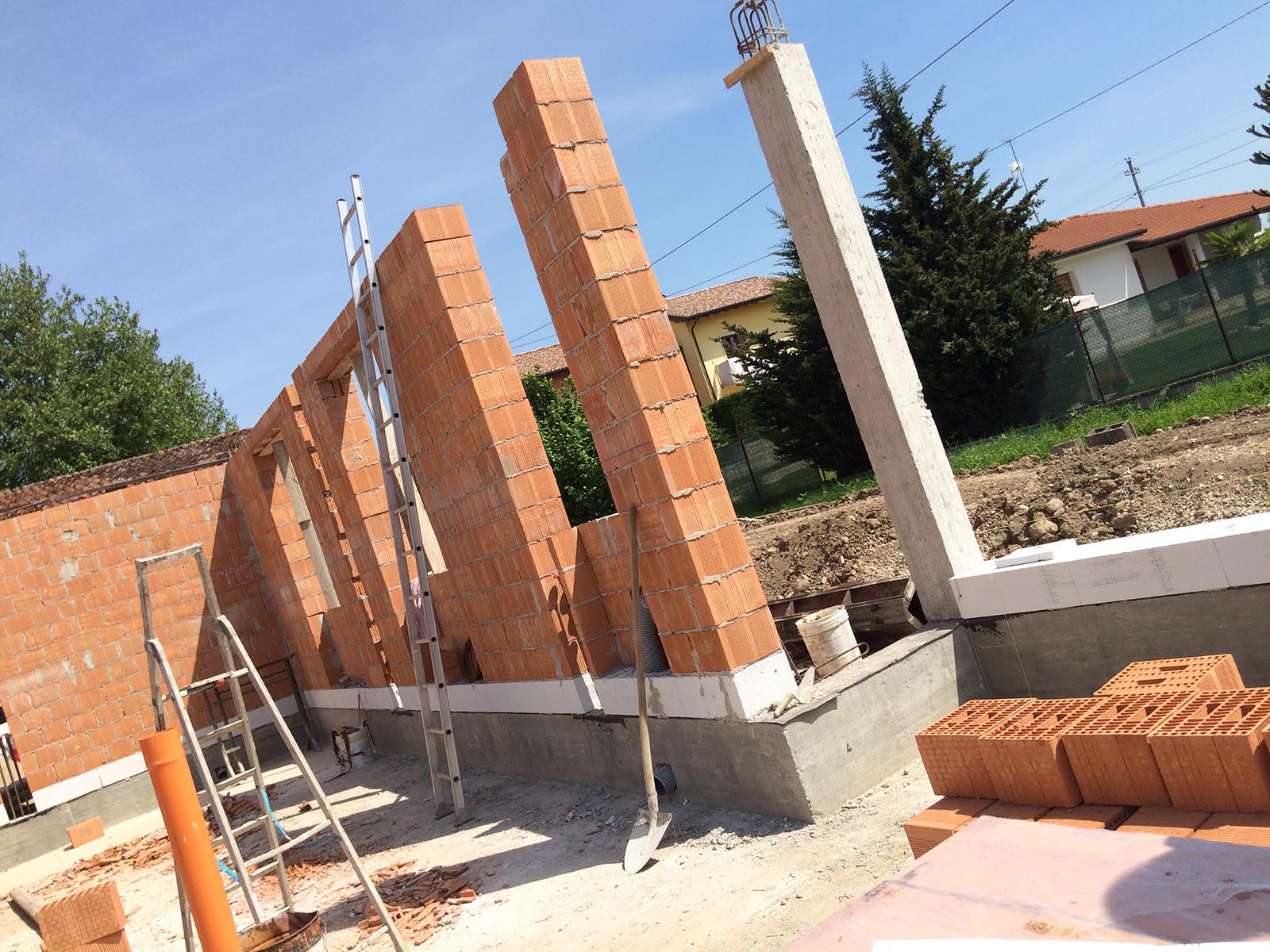

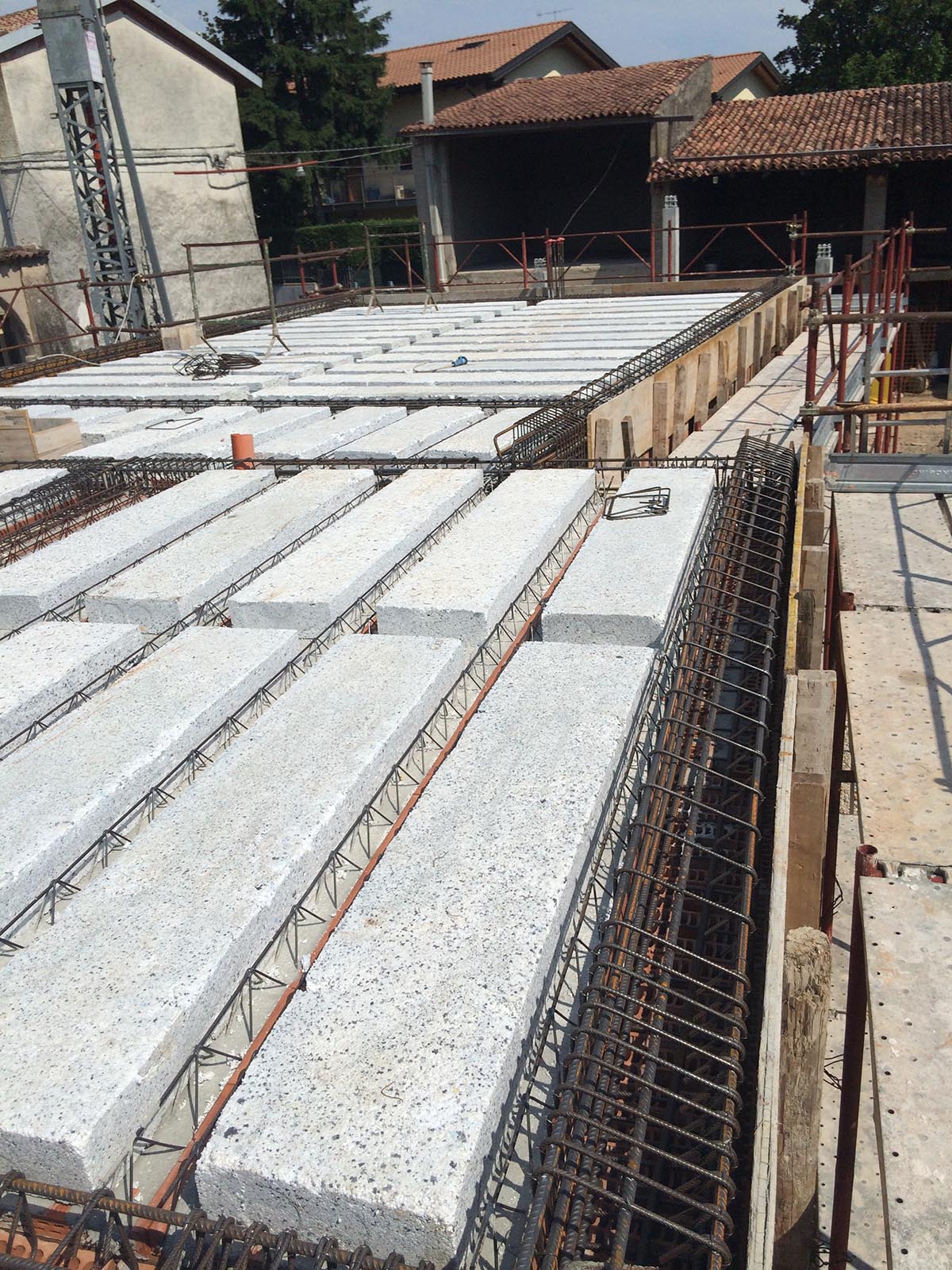

Il sistema di fondazioni, a platea in c.a. di spessore pari a 0,30 m, è posto a -1,00 m dalla quota di riferimento 0,00 (p.c.). Le strutture orizzontali del solaio di copertura sono realizzate da travi di c.a. e solai in laterocemento di altezza H=20+5 cm per la parte piana con muricci e tavelloni e da travi di c.a. e solai in laterocemento di altezza H=16+5 cm per la parte dei porticati. Le strutture verticali sono costituite da pilastri di c.a.

L’opera ricade in zona sismica, pertanto sono state applicate le azioni di rito previste dalla Normativa vigente.
