Ristrutturazione di un magazzino

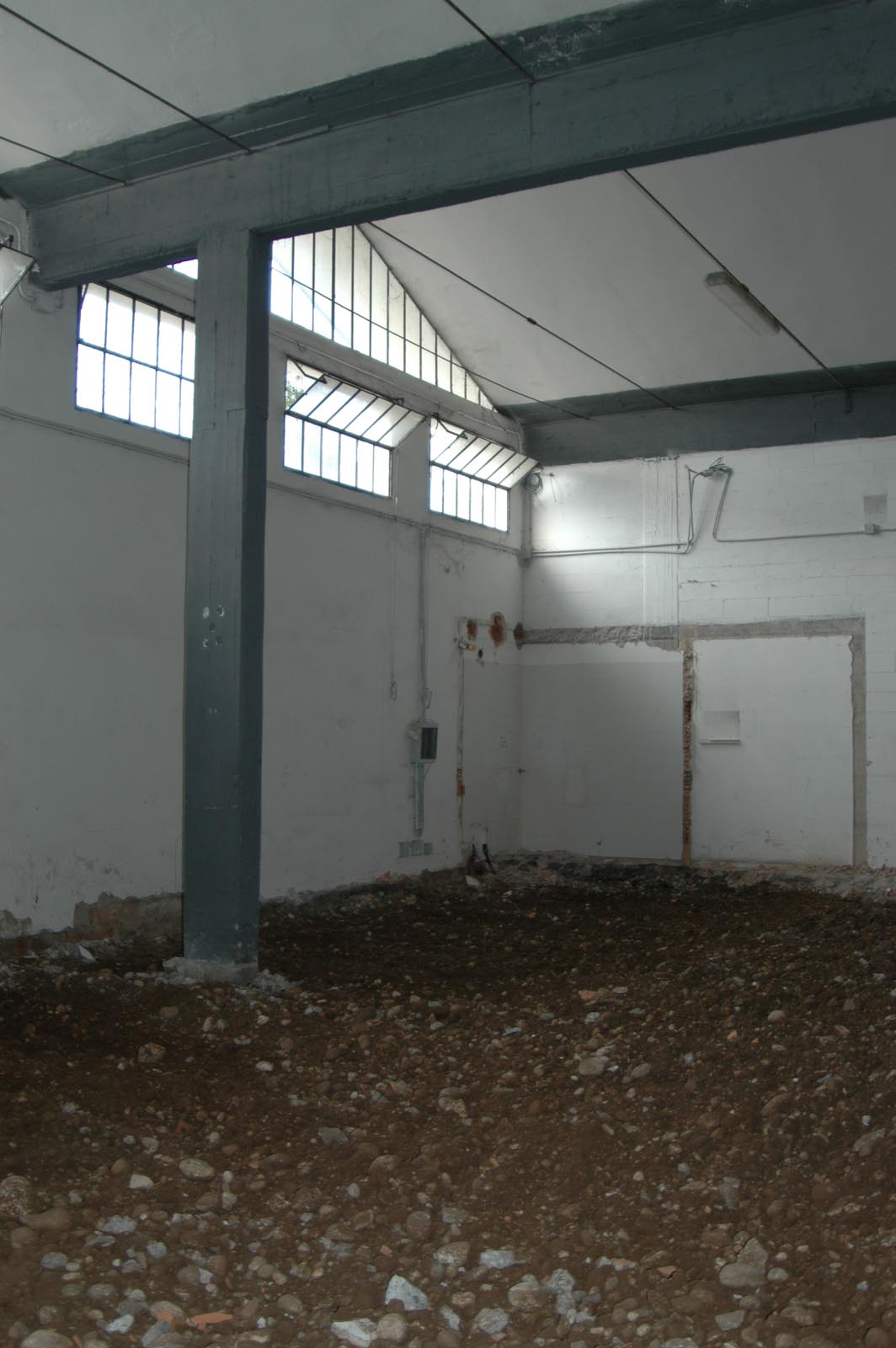

Il lavoro ha riguardato il calcolo e le verifiche statiche delle strutture portanti del soppalco da realizzare nell’ambito della ristrutturazione di un capannone sito a Verona.

Si tratta di una struttura  intelaiata in c.a. che si sviluppa su un piano fuori terra.

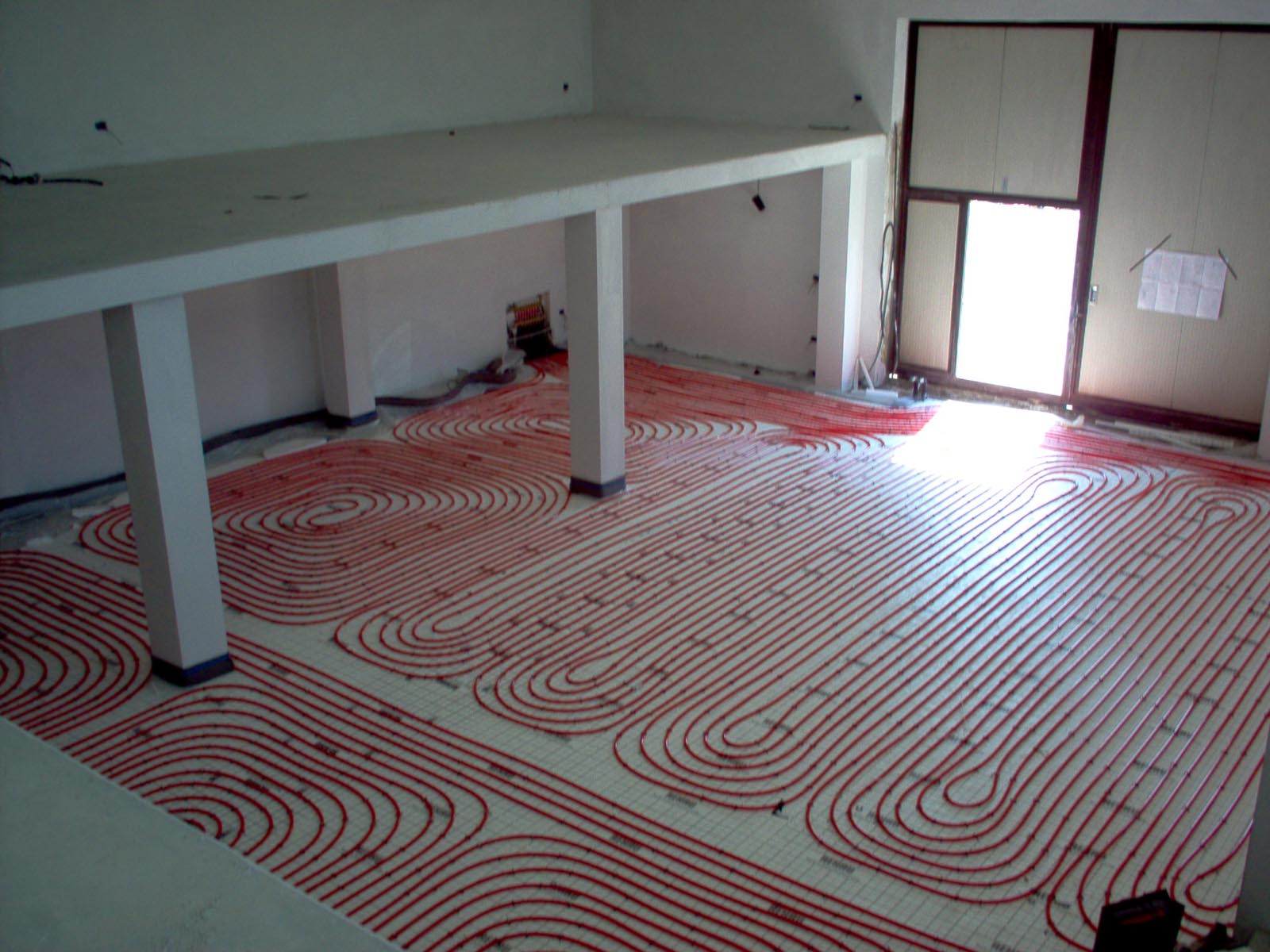

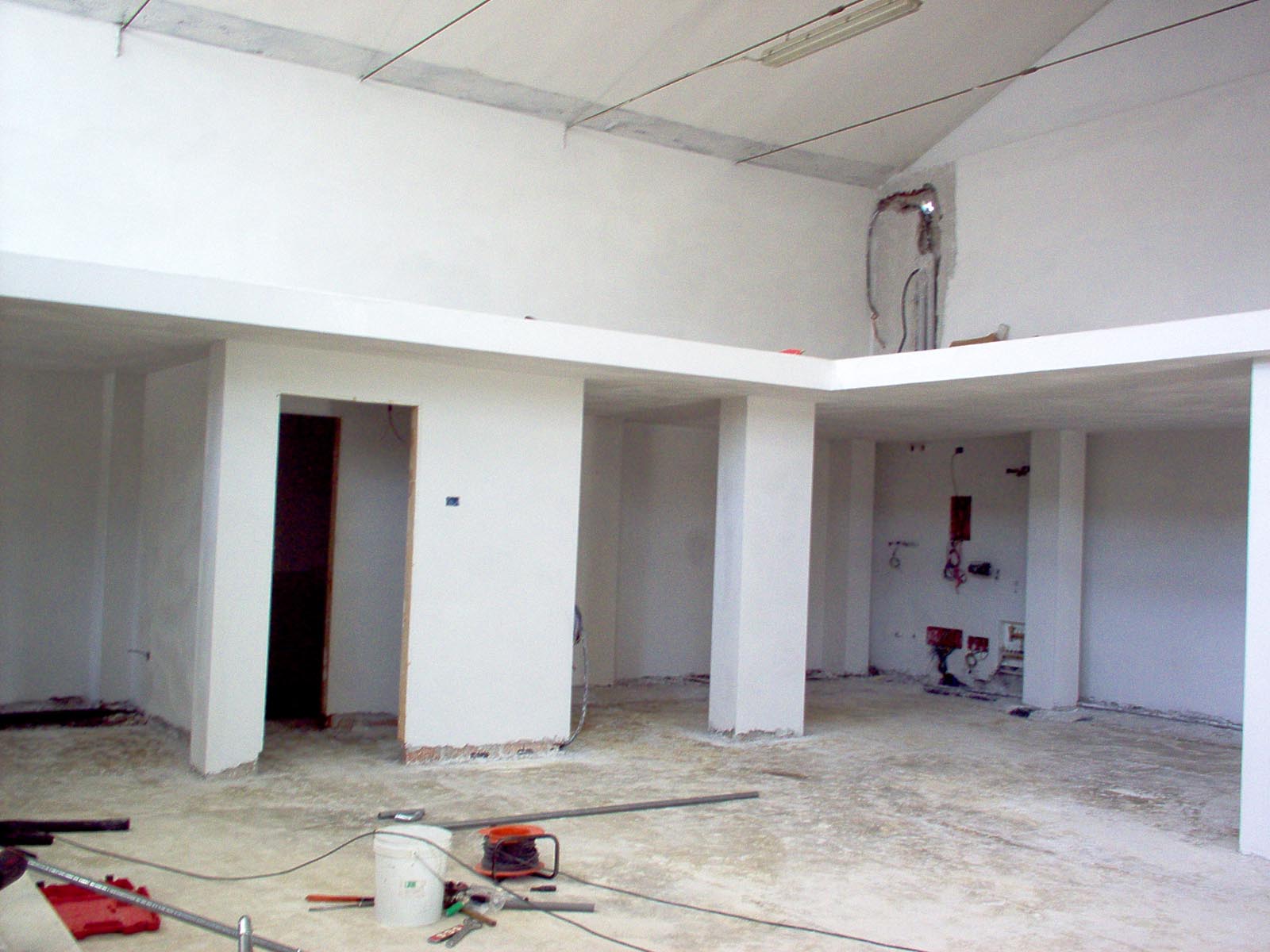

Il soppalco ha planimetricamente una forma ad L comprendente una parte rettangolare di dimensioni 8.10 x 3.85 m. e una seconda parte che si sviluppa, ortogonalmente alla precedente, sempre con forma rettangolare di dimensioni  15.65 x 3.65 m. I due soppalchi hanno altezza di 2.66 m dalla quota di riferimento 0.00.
La quota di posa delle fondazioni è posta a -0.45 m dalla quota di riferimento 0.00.

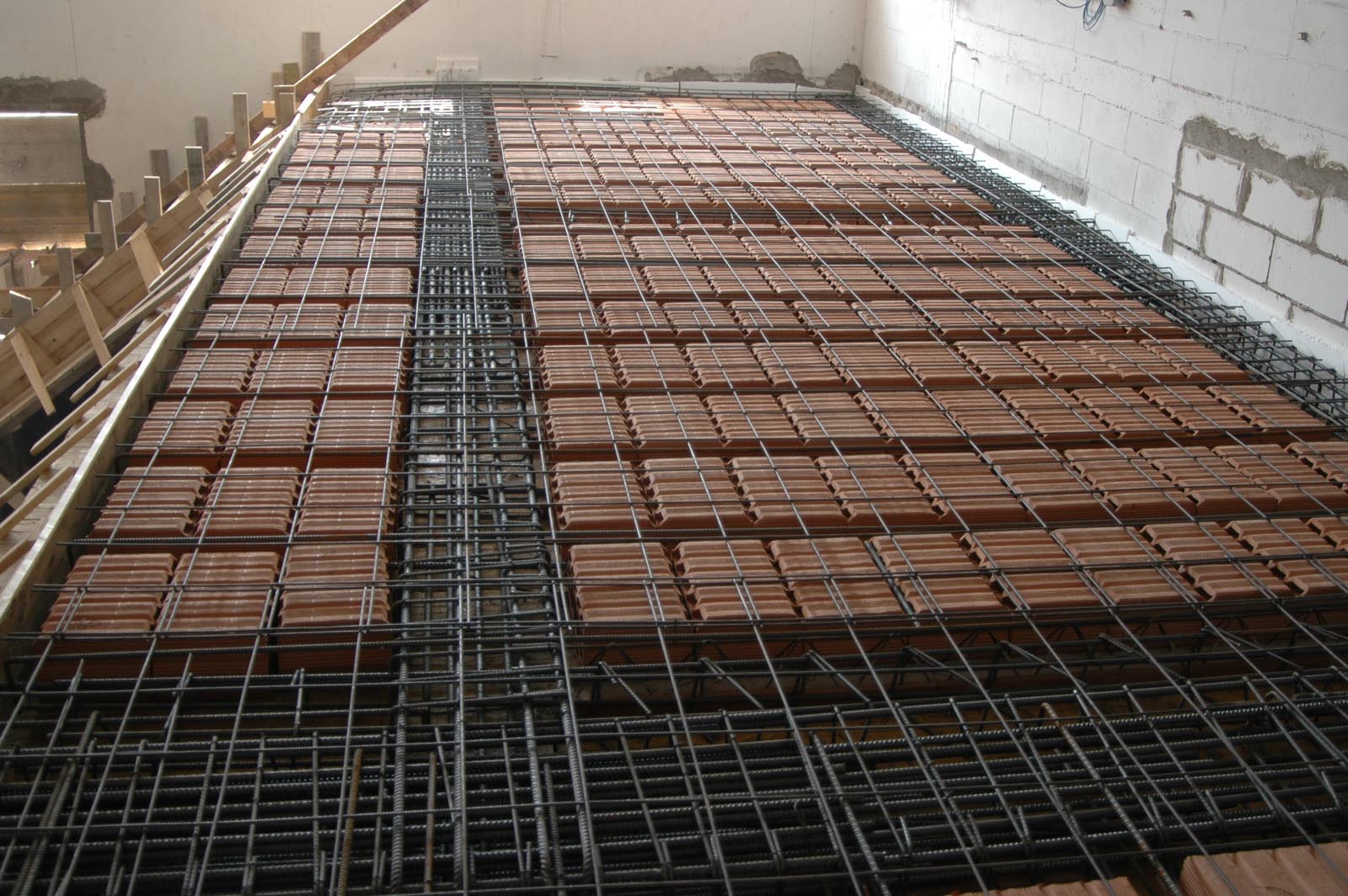

Le strutture orizzontali dei solai sono costituite da travi in c.a. e solai in laterocemento a travetti tralicciati.

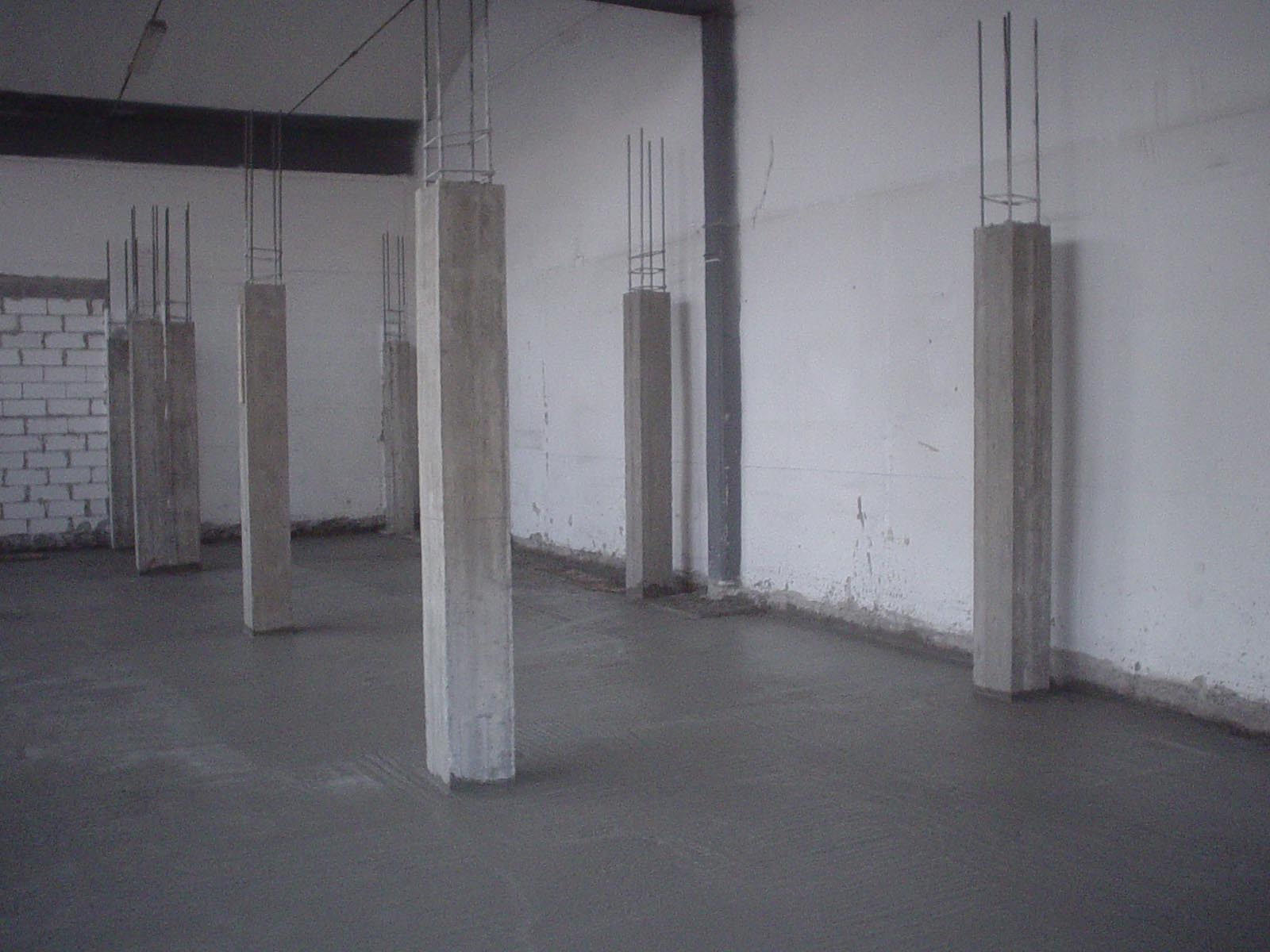

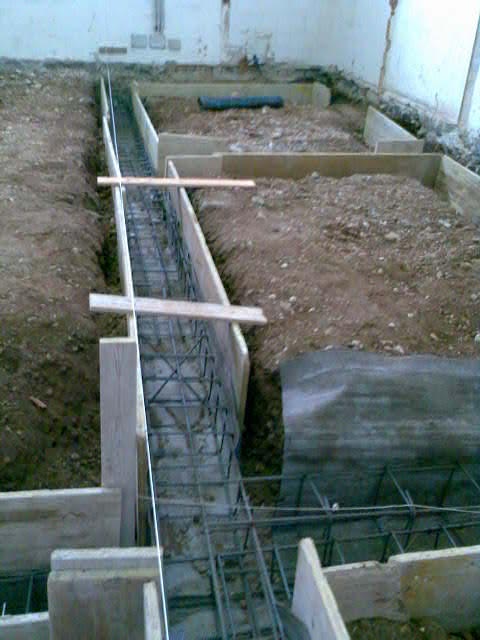

Le strutture verticali sono costituite da pilastri in c.a. mentre le fondazioni sono costituite da travi rovesce collegate tra loro da cordoli di fondazione.

La possibile interazione della nuova struttura con le strutture del cpannone esistente è stata evitata prevedendo un giunto strutturale della larghezza di 5 cm lungo tutto il perimetro dell’edificio interessato dal soppalco.
